真空槳葉干燥機制作過程

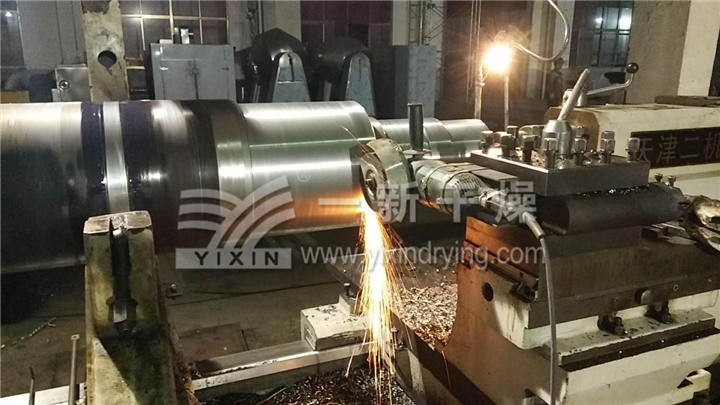

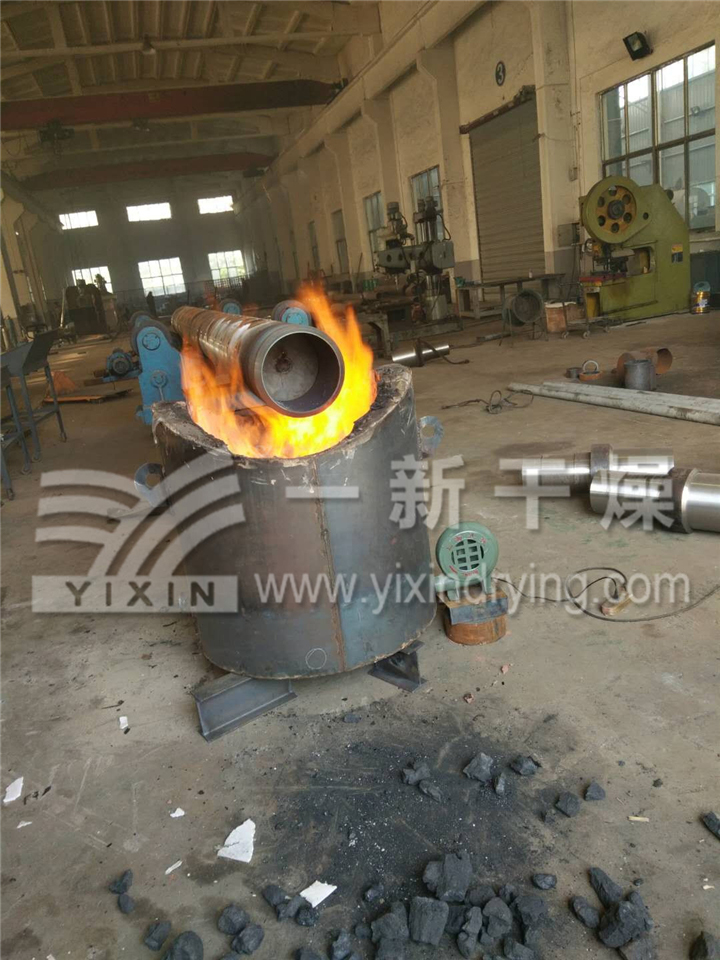

主軸加工

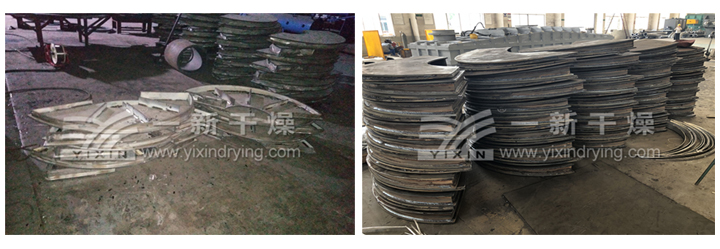

葉片加工

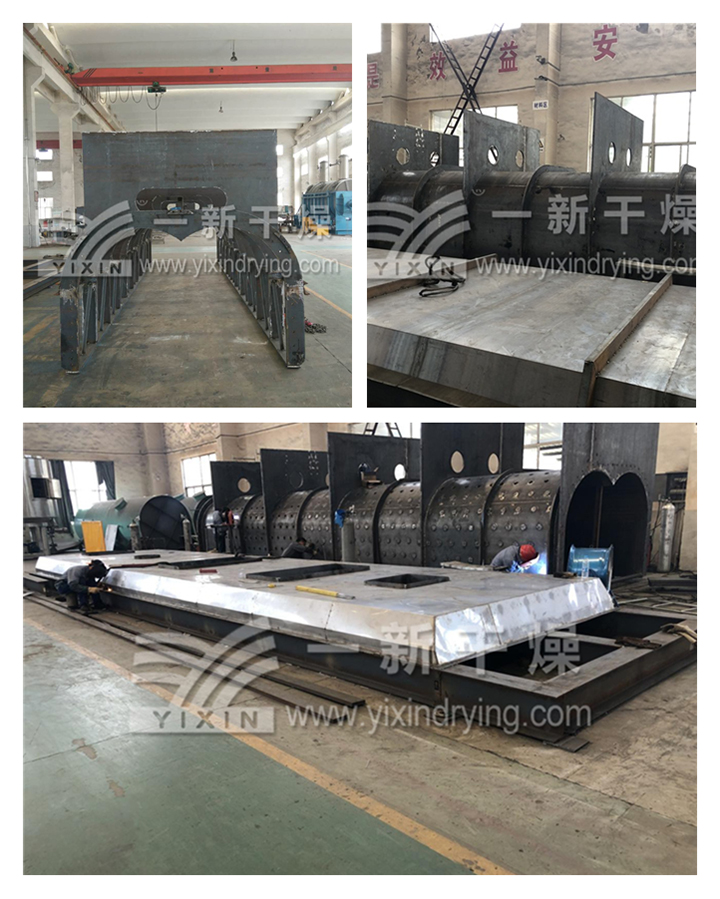

箱體加工

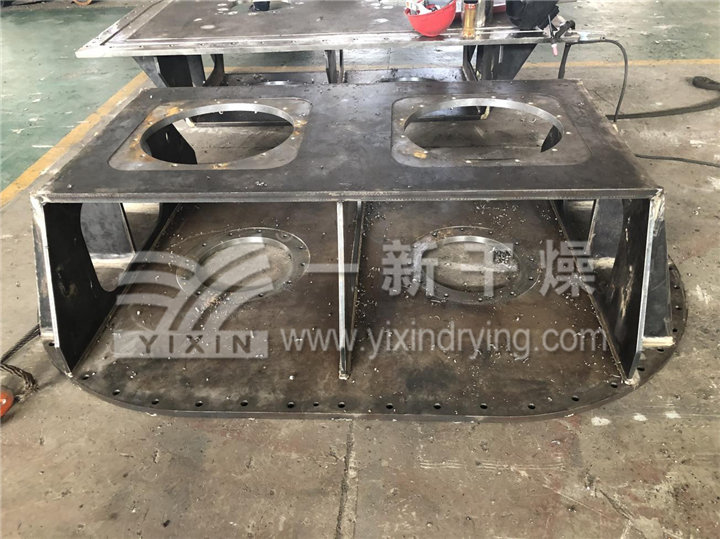

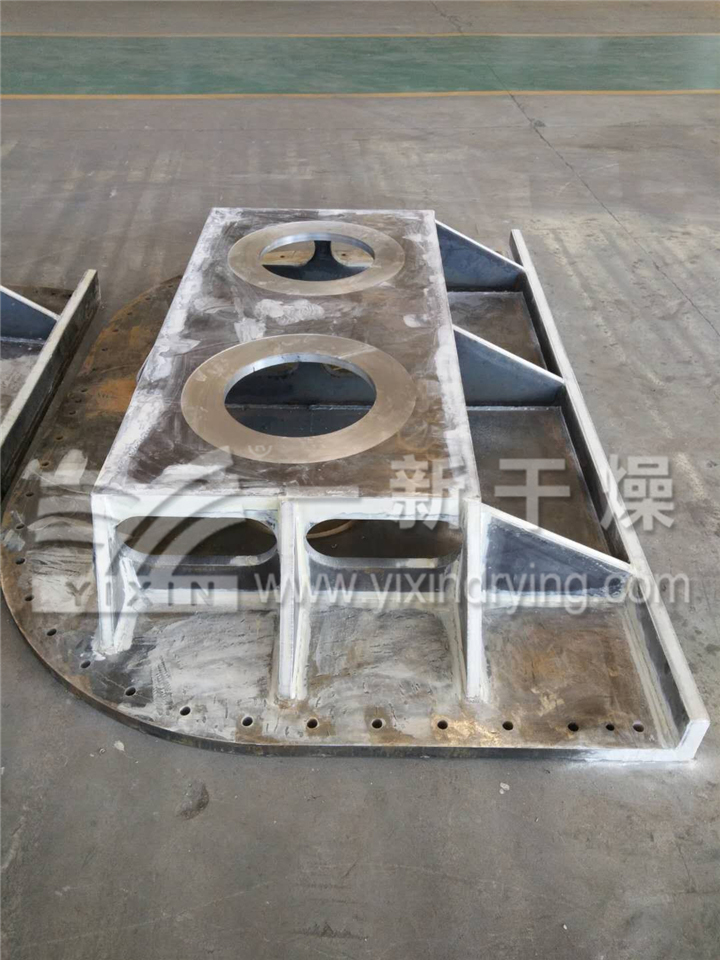

端蓋加工

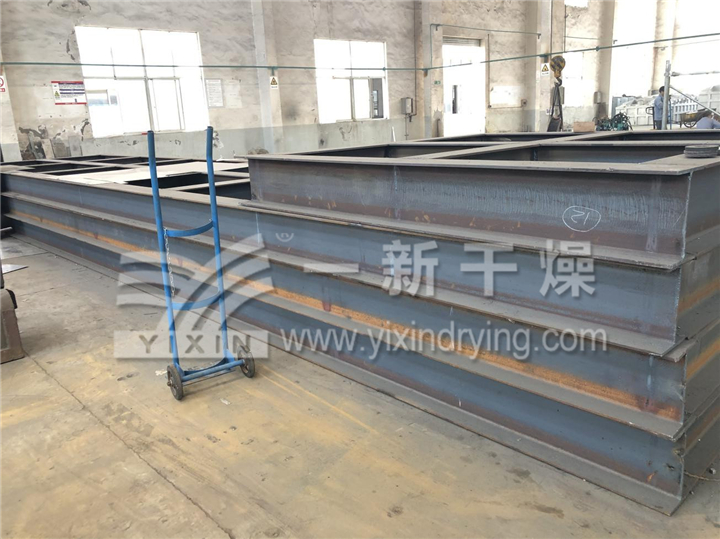

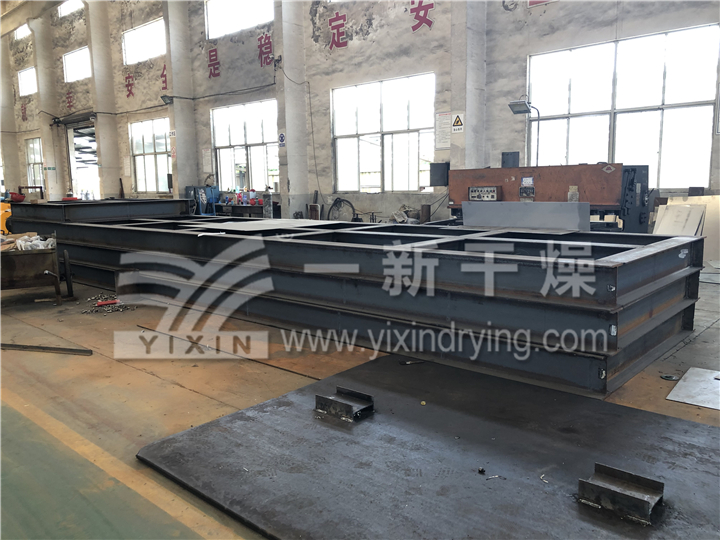

機架加工

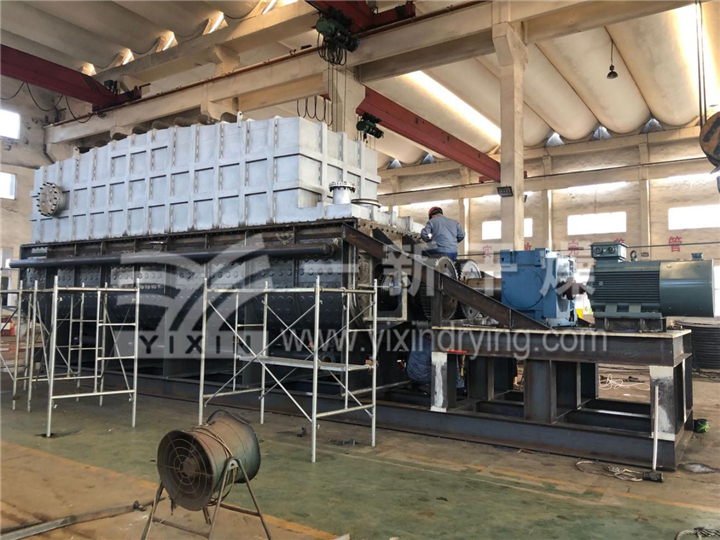

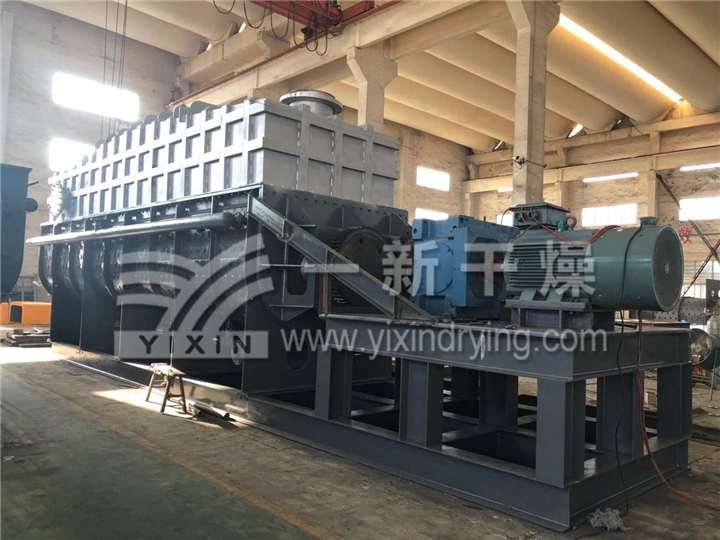

組裝

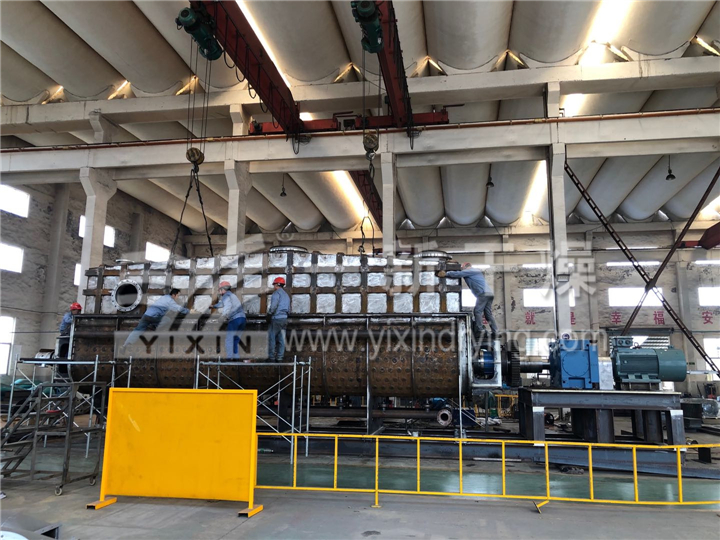

噴漆

噴漆前

噴漆后

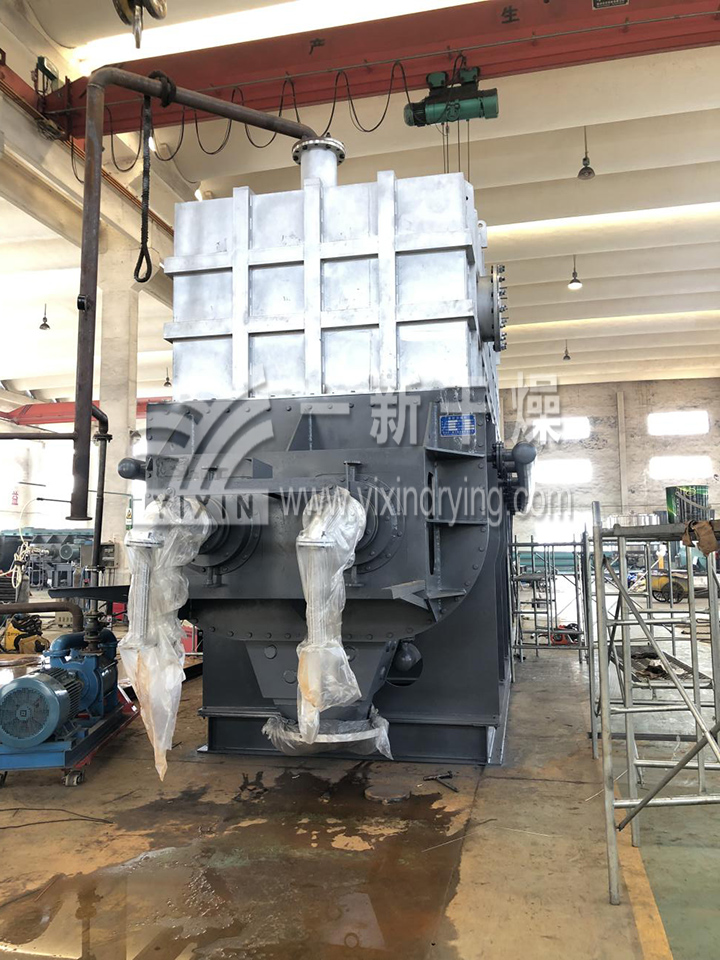

真空槳葉干燥機試壓

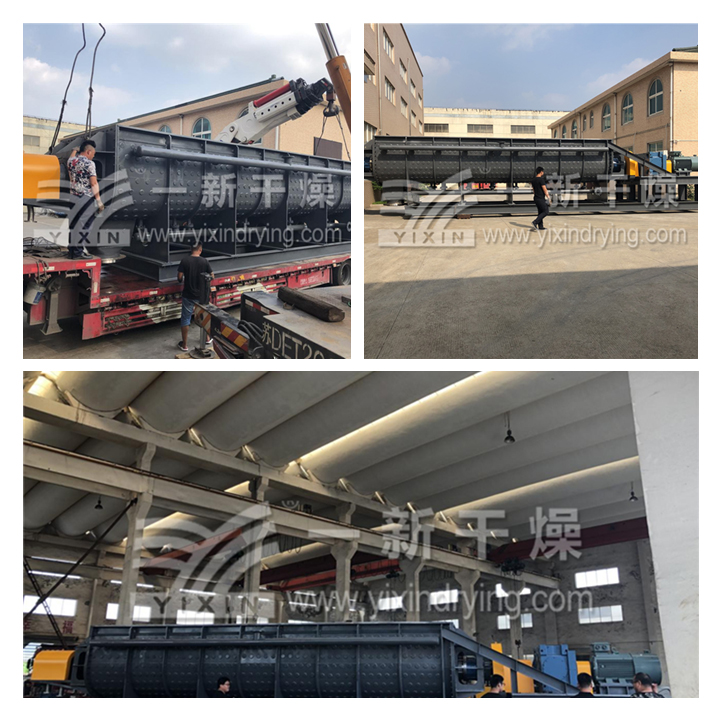

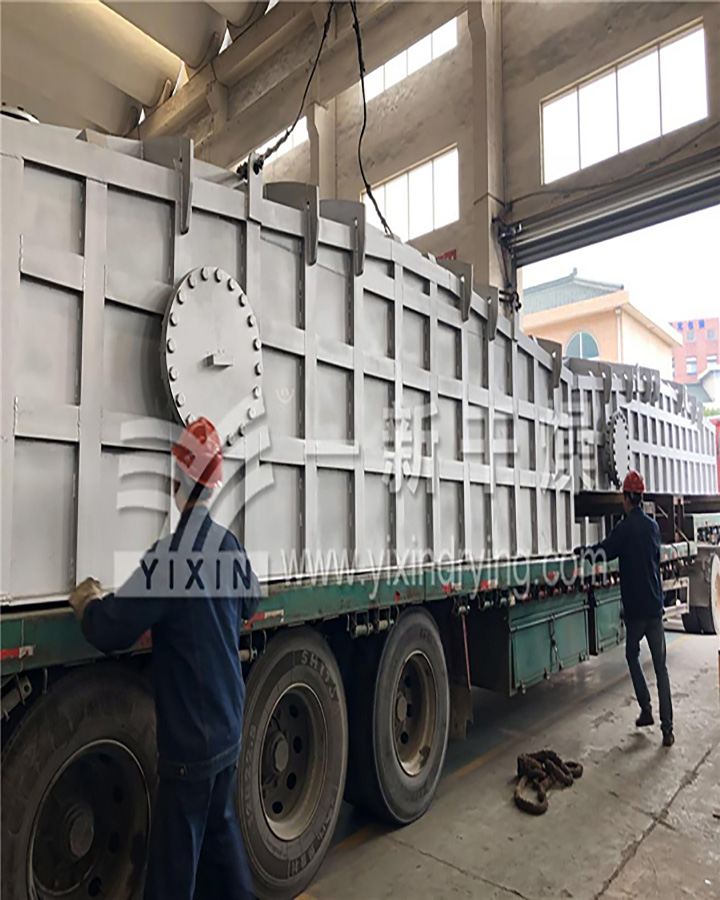

真空槳葉干燥機發貨



一、概述

??一）工作原理：

??空心槳葉干燥機由互相嚙合的二根槳葉軸、帶有夾套的W形殼體、機座以及傳動部分組成，物料的整個干燥過程在封閉狀態下進行，蒸發出的水份排出干燥機外，由冷凝器冷凝回收。

??干燥機以蒸汽、熱水或?qū)嵊妥鳛榧訜峤橘|(zhì)，軸端裝有熱介質導入導出的旋轉接頭。加熱介質分為兩路，分別進入干燥機殼體夾套和槳葉軸內腔，將器身和槳葉軸同時加熱，以傳導加熱的方式對物料進行加熱干燥。物料連續送入干燥機加料口，物料進入器身后，通過槳葉的轉動使物料翻轉、攪拌，不斷更新加熱界面，與器身和槳葉接觸，被充分加熱，使物料所含的表面水分蒸發。同時，物料隨槳葉軸的旋轉成螺旋軌跡向出料口方向輸送，在輸送中繼續攪拌，使物料中滲出的水分繼續蒸發。然后，干燥均勻的合格產品由出料口排出。

??二）設備特點：

??1、設備結構緊湊，裝置占地面積小。由設備結構可知，干燥所需熱量主要是由排列于空心軸上的空心槳葉壁面提供，而夾套壁面的傳熱量只占少部分。所以單位體積設備的傳熱面積大，可節省設備占地面積，減少基建投資；

??2、熱量利用率高。干燥機采用傳導加熱方式進行加熱，所有傳熱面均被物料覆蓋，減少了熱量損失；沒有空氣帶走熱量，熱量利用率可達80%以上；

??3、楔形槳葉具有自凈能力，可提高槳葉傳導作用。旋轉槳葉的傾斜面和顆粒或粉末層得聯合運動所產生的分散力，使附著于加熱斜面上的物料自動地清除，槳葉保持著的傳熱功能。另外，由于兩軸槳葉反向旋轉，交替地分段壓縮（在兩軸槳葉面相距比較近時）和膨脹（在兩軸槳葉面相距比較遠時）攪拌功能，傳熱均勻，提高了傳熱效果。
